Gancho giratorio autoblocante grado 100 X-027 Yoke
- Acero aleado templado y revenido.
- Al menos 25% más de carga de trabajo que los productos grado 80 tradicionales.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Temperatura de revenido mínima de 400 °C.
- Detección de fisuras por partículas magnéticas (Magnaflux) al 100% en cada lote.
- Fabricado según EN 1677-3, ASME B30.26, ASME B30.10 y PAS 1061; certificado por DGUV GS-OA-15-05.
- Factor de diseño 4:1.
Características técnicas

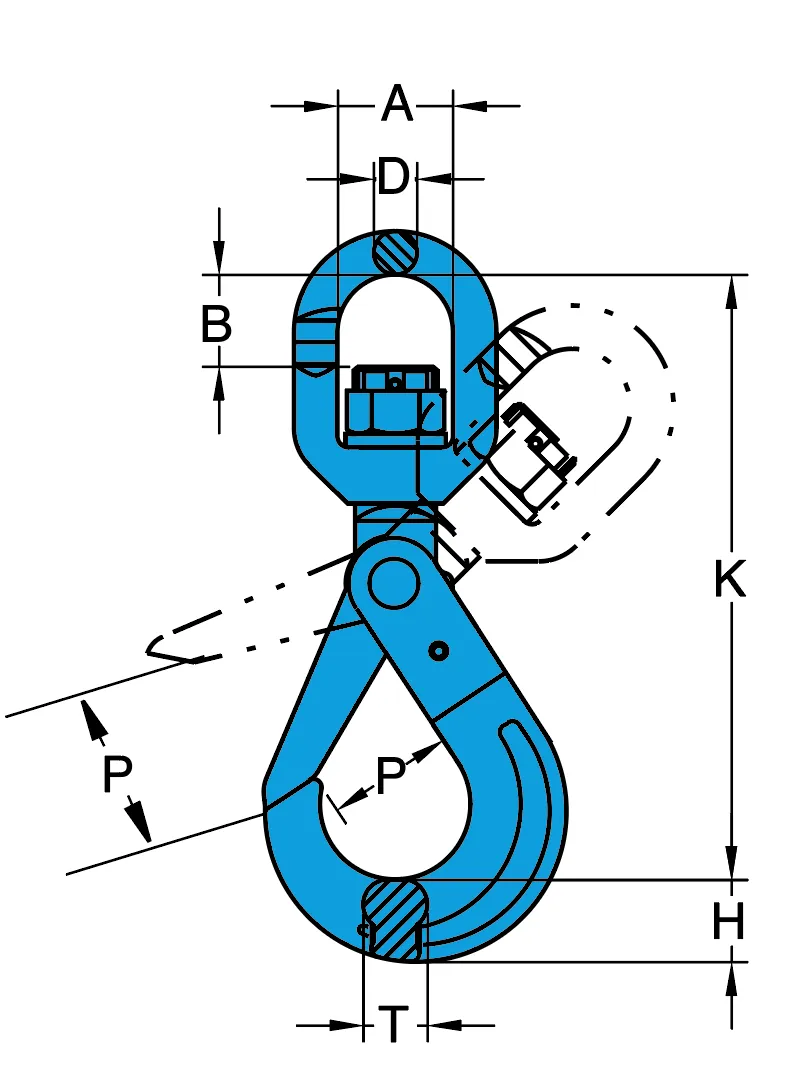

| Dimensiones [mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | C.M.T. | Para cadena grado 100 | A | B | D | H | K | P | T |
| [t] | [mm] | |||||||||
| X-027-06-YK | X-027-06 | 1,4 | - | 32 | 25 | 12 | 19 | 149 | 28 | 15 |
| X-027-07-YK | X-027-07 | 2,5 | 6 | 36 | 30 | 13 | 24 | 186 | 34 | 20 |
| X-027-10-YK | X-027-10 | 4 | 7,8 | 41 | 38 | 16 | 30 | 218 | 44 | 26 |
| X-027-13-YK | X-027-13 | 6,7 | 10 | 46 | 48 | 21 | 39 | 276 | 51 | 30 |
| X-027-16-YK | X-027-16 | 10 | 13 | 61 | 56 | 23 | 49 | 329 | 60 | 36 |
