Ganchos
Gancho de ojo con traba de seguridad Grip grado 100 X-950 Yoke
- Acero aleado templado y revenido.
- Fabricado según EN 1677-3, ASTM A952/A952M y DIN PAS 1061.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Factor de diseño 4:1.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Temperatura de revenido mínima de 400 °C.
- Detección de fisuras por partículas magnéticas (Magnaflux) al 100% en cada lote.
- Cada pieza está marcada con número de lote vinculado al certificado de ensayo, con trazabilidad completa hasta la materia prima.
- Diseño de traba que protege los dedos del operario.
Características técnicas

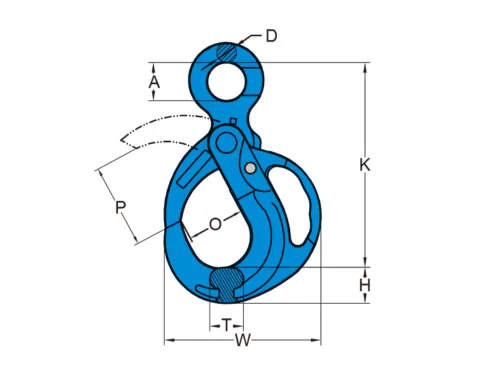

| Dimensiones [mm] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | C.M.T. | Para cadena grado 100 | A | D | H | K | O | P | T | W |
| [t] | [mm] | ||||||||||
| X-950-16-YK | X-950-16 | 10 | 16 | 50 | 21 | 47 | 277 | 78 | 114 | 39 | 212 |
| X-950-13-YK | X-950-13 | 6,7 | 13 | 40 | 16 | 39 | 226 | 64 | 80 | 34 | 174 |
| X-950-10-YK | X-950-10 | 4 | 10 | 33 | 13 | 31 | 176 | 49 | 46 | 27 | 137 |
| X-950-20-YK | X-950-20 | 16 | 20 | 62 | 23 | 55 | 329 | 92 | 127 | 54 | 251 |
| X-950-22-YK | X-950-22 | 19 | 22 | 70 | 24 | 59 | 350 | 98 | 151 | 56 | 258 |
