Ganchos
Gancho de ojo autoblocante grado 100 X-025 Yoke
- Acero aleado templado y revenido.
- Al menos 25% más de carga de trabajo que los productos grado 80 tradicionales.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Temperatura de revenido mínima de 400 °C.
- Detección de fisuras por partículas magnéticas (Magnaflux) al 100% en cada lote.
- Cada pieza está marcada con número de lote vinculado al certificado de ensayo, con trazabilidad completa hasta la materia prima.
- Fabricado según EN 1677-3, ASME B30.26 y ASME B30.10; certificado por DGUV GS-OA-15-05.
- Factor de diseño 4:1.
Características técnicas

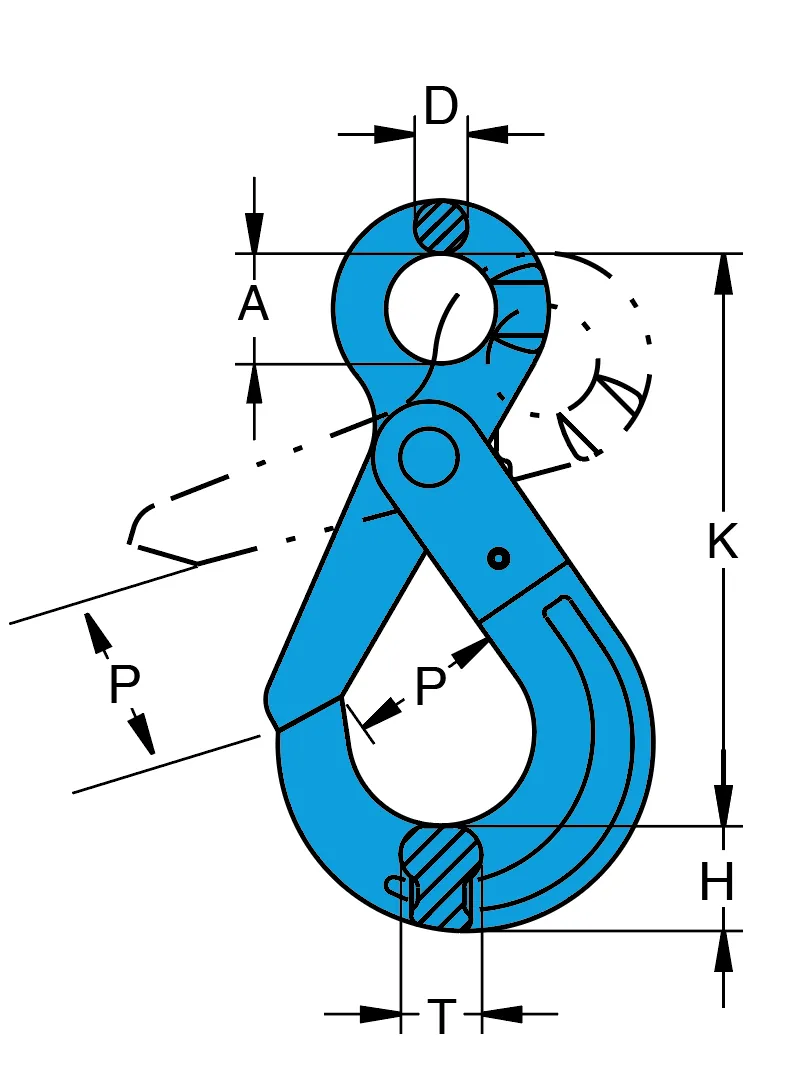

| Dimensiones [mm] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | C.M.T. | Para cadena grado 100 | A | D | H | K | P | T |
| [t] | [mm] | ||||||||
| X-025-06-YK | X-025-06 | 1,4 | 6 | 21 | 10 | 19 | 110 | 28 | 15 |
| X-025-07-YK | X-025-07 | 2,5 | 7,8 | 25 | 11 | 24 | 136 | 34 | 20 |
| X-025-10-YK | X-025-10 | 4 | 10 | 32 | 13 | 30 | 167 | 44 | 26 |
| X-025-13-YK | X-025-13 | 6,7 | 13 | 40 | 16 | 39 | 207 | 51 | 30 |
| X-025-16-YK | X-025-16 | 10 | 16 | 50 | 21 | 49 | 252 | 60 | 36 |
| X-025-20-YK | X-025-20 | 16 | 20 | 60 | 23 | 65 | 293 | 70 | 48 |
