Ganchos
Gancho clevis con traba grado 100 X-043/S Yoke
- Acero aleado templado y revenido.
- Al menos 25% más de carga de trabajo que los productos grado 80 tradicionales.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Temperatura de revenido mínima de 400 °C.
- Detección de fisuras por partículas magnéticas (Magnaflux) al 100% en cada lote.
- Fabricado según EN 1677-2, ASME B30.26, ASME B30.10 y PAS 1061; certificado por DGUV GS-OA-15-05.
- Factor de diseño 4:1.
Características técnicas

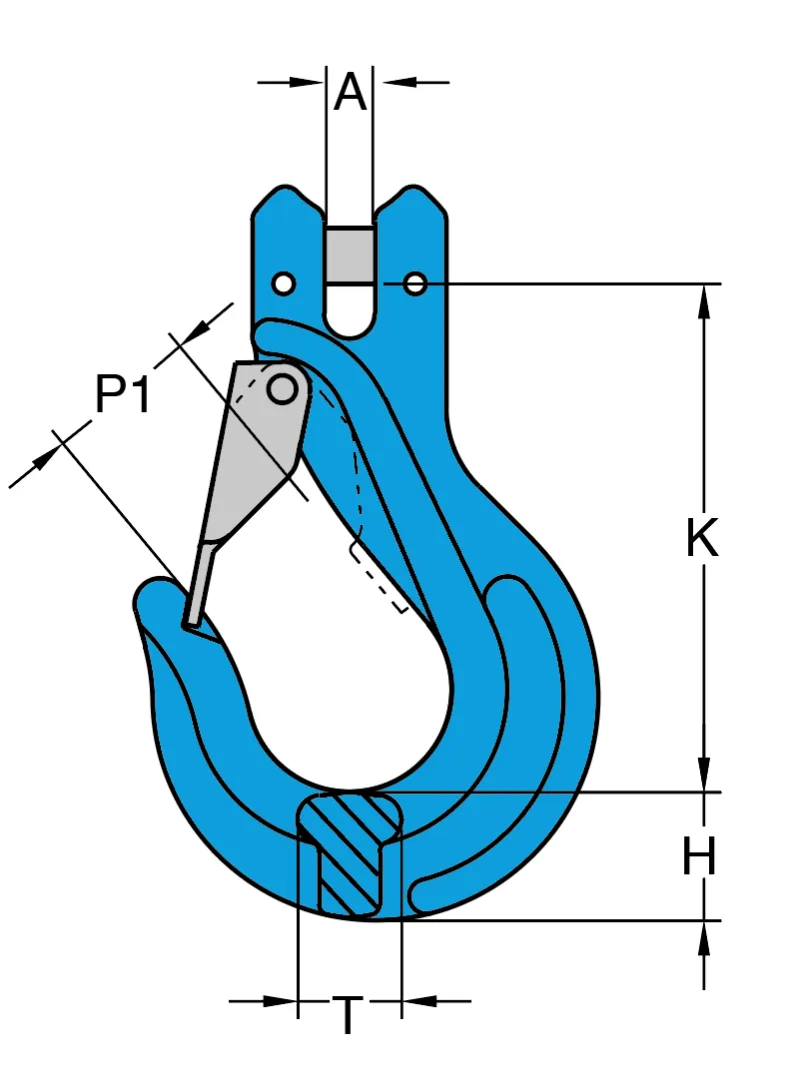

| Dimensiones [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | C.M.T. | Para cadena grado 100 | A | H | K | P1 | T |
| [t] | [mm] | |||||||
| X-043/S-10-YK | X-043/S-10 | 4 | 10 | 12 | 30 | 122 | 34 | 24 |
| X-043/S-13-YK | X-043/S-13 | 6,7 | 13 | 15 | 37 | 147 | 44 | 30 |
| X-043/S-16-YK | X-043/S-16 | 10 | 16 | 18 | 41 | 166 | 48 | 39 |
| X-043/S-20-YK | X-043/S-20 | 16 | 20 | 24 | 64 | 207 | 57 | 48 |
| X-043/S-22-YK | X-043/S-22 | 19 | 22 | 24 | 61 | 217 | 75 | 52 |
| X-043/S-06-YK | X-043/S-06 | 1,4 | 6 | 7 | 18 | 79 | 23 | 15 |
| X-043/S-07-YK | X-043/S-07 | 2,5 | 7,8 | 10 | 22 | 98 | 27 | 18 |
