Ganchos
Gancho clevis autoblocante grado 100 X-026 Yoke
- Acero aleado templado y revenido.
- Al menos 25% más de carga de trabajo que los productos grado 80 tradicionales.
- Probado a 2,5 veces la carga máxima de trabajo, con certificado por lote fabricado.
- Ensayo de fatiga a 1,5 veces la carga máxima de trabajo durante 20.000 ciclos.
- Temperatura de revenido mínima de 400 °C.
- Detección de fisuras por partículas magnéticas (Magnaflux) al 100% en cada lote.
- Cada pieza está marcada con número de lote vinculado al certificado de ensayo, con trazabilidad completa hasta la materia prima.
- Fabricado según EN 1677-3, ASME B30.26, ASME B30.10 y PAS 1061; certificado por DGUV GS-OA-15-05.
- Factor de diseño 4:1.
Características técnicas

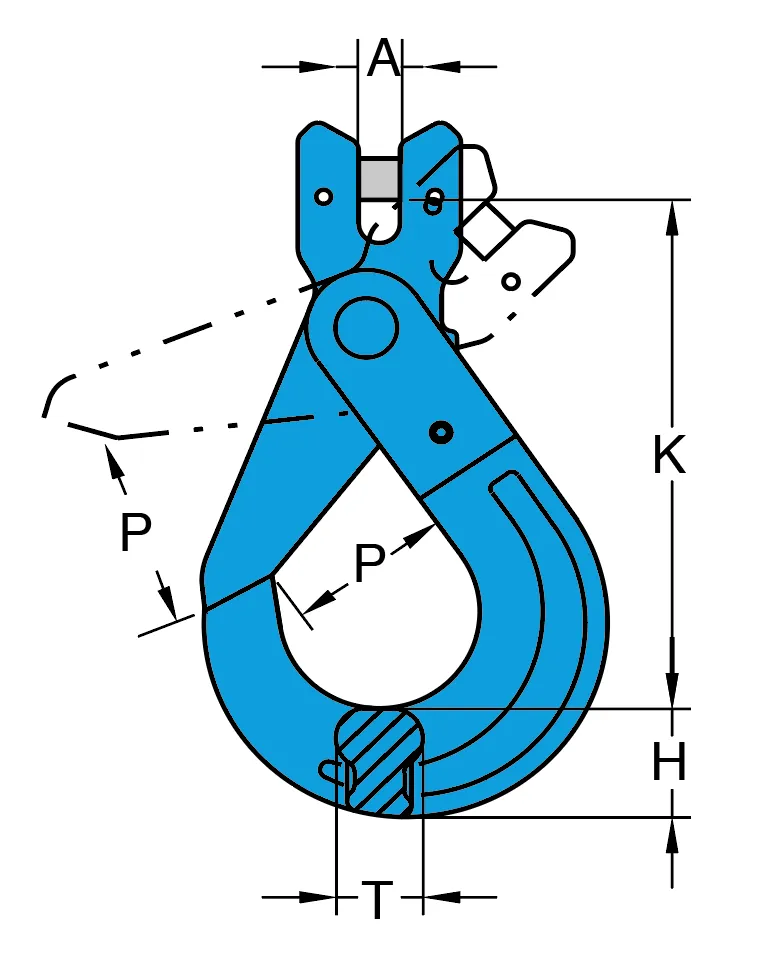

| Dimensiones [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|
| Código | Ref. fabricante | C.M.T. | Para cadena grado 100 | A | H | K | P | T |
| [t] | [mm] | |||||||
| X-026-06-YK | X-026-06 | 3200 | 6 | 7 | 19 | 94 | 28 | 15 |
| X-026-07-YK | X-026-07 | 5700 | 7,8 | 10 | 24 | 119 | 34 | 20 |
| X-026-10-YK | X-026-10 | 8800 | 10 | 12 | 30 | 142 | 44 | 26 |
| X-026-13-YK | X-026-13 | 15000 | 13 | 15 | 39 | 178 | 52 | 30 |
| X-026-16-YK | X-026-16 | 22600 | 16 | 18 | 49 | 213 | 60 | 36 |
| X-026-20-YK | X-026-20 | 35300 | 20 | 24 | 65 | 251 | 70 | 48 |
| X-026-22-YK | X-026-22 | 42700 | 22 | 24 | 63 | 273 | 80 | 49 |
