Eslabones de conexión
Eslabón de conexión THI-LOK® grado 80 TWN 1320 (ex TWN 0829) Thiele
- Eslabones de conexión grado 80 para unir cadenas de elevación con componentes y armar eslingas de cadena.
- Fabricación y ensayos según DIN EN 1677-1.
- Reemplaza a la referencia TWN 0829.
Características técnicas

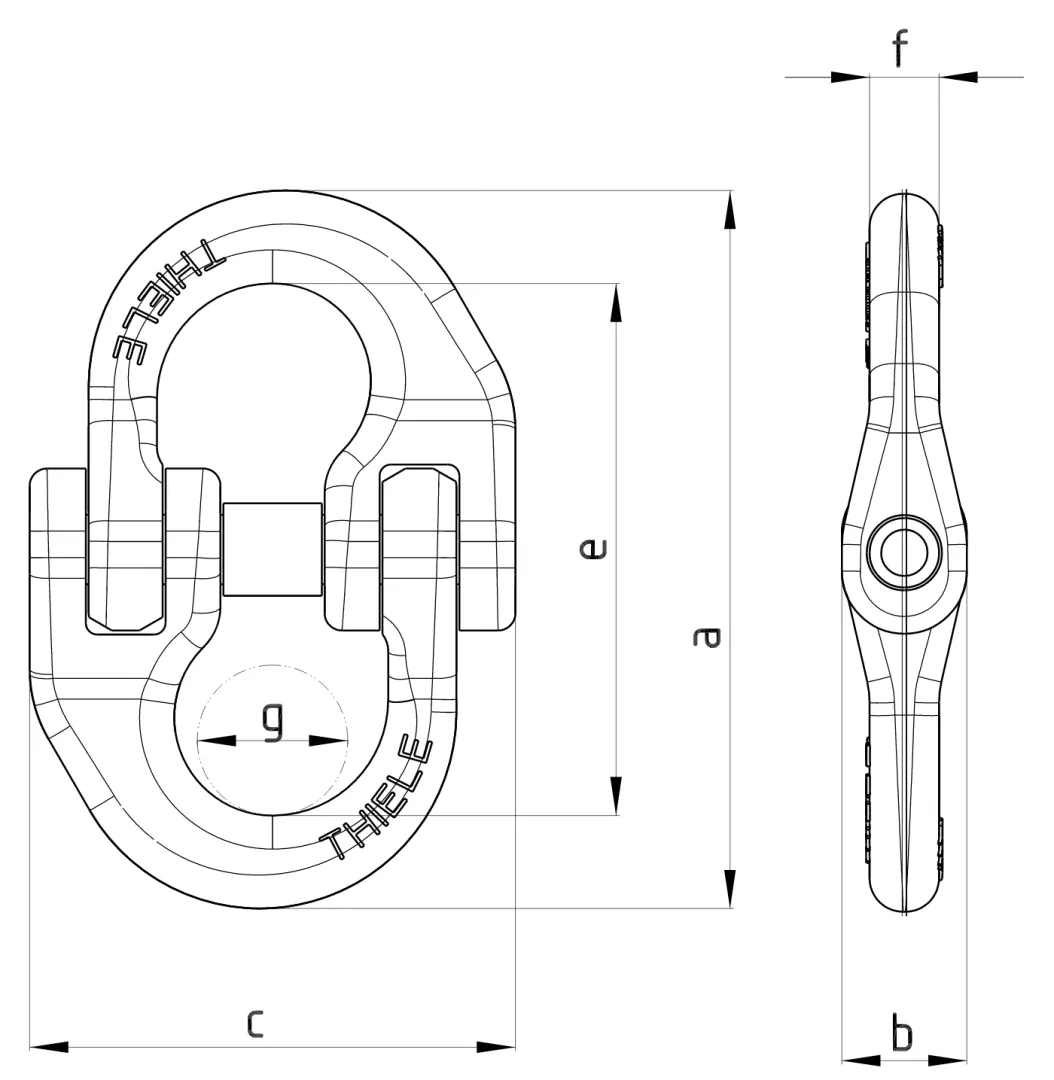

| Dimensiones [mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Código | Tamaño comercial | Ref. fabricante | C.M.T. 0° < β ≤ 45° | e | g | a | c | b | f | Peso aprox. |
| [t] | [kg] | |||||||||
| F30806-TH | 6-8 | F308061 | 1,12 | 39 | 13 | 53 | 38 | 11 | 7,0 | 0,08 |
| F30005-TH | 7-8 | F308151 | 1,50 | 47 | 16 | 65 | 48 | 13 | 8,0 | 0,12 |
| F30816-TH | 8-8 | F308161 | 2,00 | 54 | 18 | 74 | 53 | 14 | 9,0 | 0,17 |
| F30826-TH | 10-8 | F308261 | 3,15 | 64 | 22 | 88 | 62 | 18 | 12 | 0,29 |
| F30830-TH | 13-8 | F308361 | 5,30 | 86 | 26 | 118 | 77 | 23 | 15 | 0,62 |
| F30836-TH | 13-8 | F308361 | 5,30 | 86 | 26 | 118 | 77 | 23 | 15 | 0,62 |
| F30846-TH | 16-8 | F308461 | 8,00 | 102 | 36 | 141 | 100 | 29 | 19 | 1,16 |
| F30850-TH | 18-8 | F308561 | 10,00 | 115 | 36 | 157 | 111 | 32 | 21 | 1,63 |
| F30855-TH | 20-8 | F308661 | 12,50 | 128 | 45 | 175 | 130 | 36 | 23 | 2,30 |
| F30860-TH | 22-8 | F308761 | 15,00 | 141 | 45 | 193 | 139 | 39 | 25 | 2,99 |
| F30870-TH | 26-8 | F308861 | 21,20 | 166 | 56 | 228 | 165 | 46 | 29 | 4,90 |
| F30880-TH | 32-8 | F308961 | 31,50 | 204 | 70 | 282 | 209 | 57 | 38 | 9,65 |
