Cáncamos
Cáncamo giratorio roscado X-TREME TWN 1830 Thiele
- Puntos de izaje roscados con rodamiento a bolillas, muy utilizados en matricería y fabricación de moldes.
- El rodamiento permite girar y voltear la carga bajo carga.
- El eslabón intermedio facilita la conexión con otros componentes.
- Fabricación y ensayos según DIN EN 1677-1.
Características técnicas

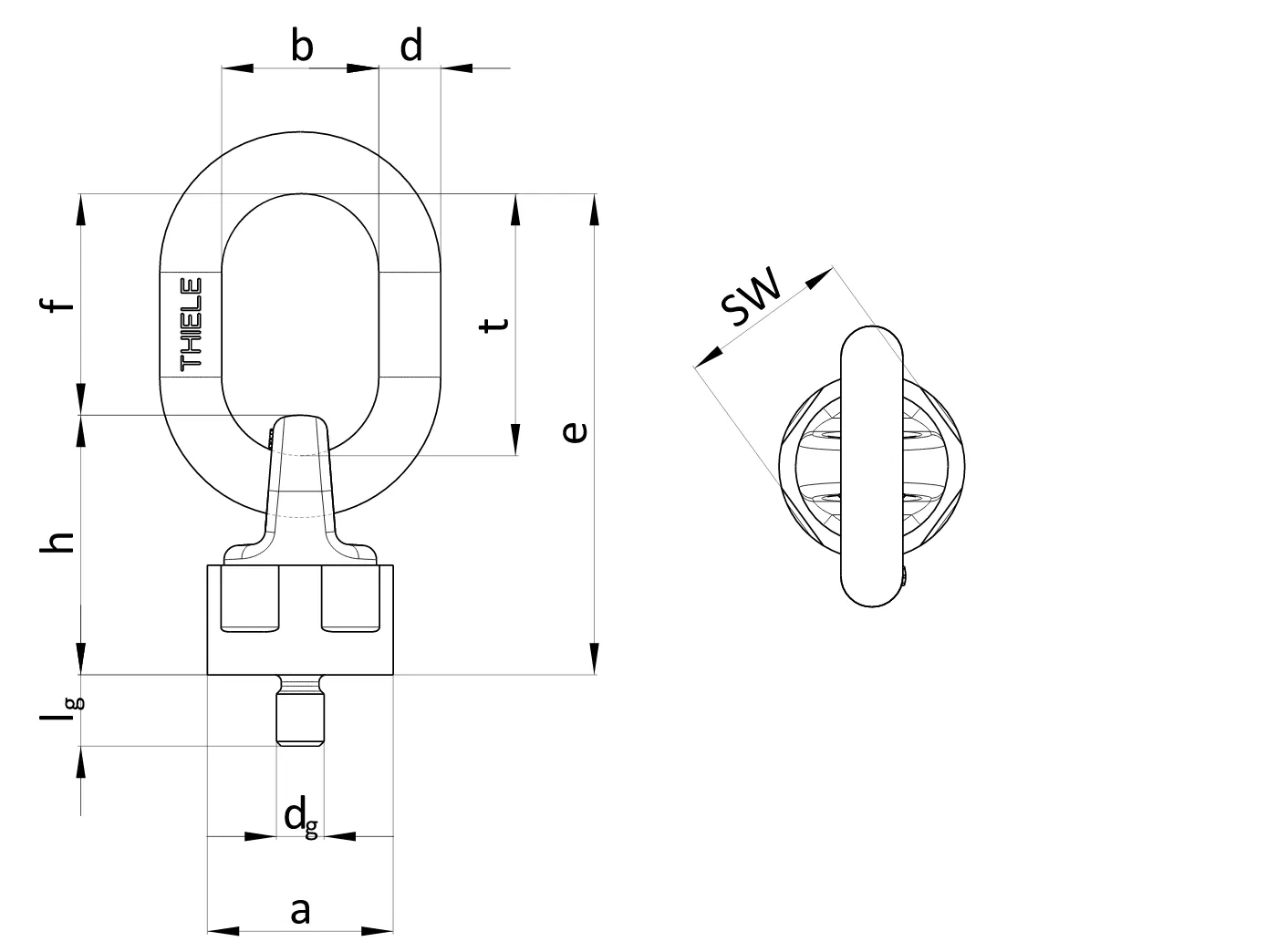

| C.M.T. [t] | Dimensiones [mm] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Rosca (dg) | Ref. fabricante | Vertical β1 = ±5° (Y) | Inclinado 5° < β1 ≤ 45° (Z) | Articulado 5° < β2 ≤ 105° (X) | Largo de rosca (lg) | e | f | b | t | d | h | Llave (SW) | a | Peso aprox. |
| [mm] | [mm] | [kg] | |||||||||||||
| F34306-TH | M10 | F34306 | 0,90 | 0,45 | 0,60 | 15 | 101 | 47 | 33 | 55 | 13 | 55 | 36 | 39 | 0,48 |
| F34307-TH | M12 | F34307 | 1,20 | 0,60 | 0,75 | 18 | 101 | 47 | 33 | 55 | 13 | 55 | 36 | 39 | 0,49 |
| F34300-TH | M16 | F34300 | 2,80 | 1,40 | 1,70 | 20 | 101 | 47 | 33 | 55 | 13 | 55 | 36 | 39 | 0,50 |
| F34310-TH | M20 | F34310 | 5,30 | 2,50 | 2,80 | 25 | 121 | 59 | 35 | 70 | 16 | 63 | 46 | 50 | 0,94 |
| F34320-TH | M24 | F34320 | 7,00 | 3,50 | 4,00 | 30 | 148 | 72 | 40 | 85 | 18 | 76 | 50 | 57 | 1,50 |
| F34330-TH | M30 | F34330 | 10,00 | 5,30 | 6,30 | 40 | 171 | 83 | 50 | 100 | 22 | 88 | 65 | 73 | 2,72 |
| F34340-TH | M36 | F34340 | 15,00 | 8,00 | 10,00 | 50 | 179 | 81 | 50 | 100 | 22 | 98 | 70 | 83 | 3,57 |
| F34350-TH | M42 | F34350 | 18,00 | 10,00 | 13,00 | 60 | 244 | 116 | 70 | 140 | 32 | 128 | 95 | 106 | 8,30 |
| F34355-TH | M48 | F34355 | 20,00 | 12,50 | 16,00 | 68 | 244 | 116 | 70 | 140 | 32 | 128 | 95 | 106 | 8,60 |
| F34360-TH | M56 | F34360 | 28,00 | 17,00 | 22,00 | 78 | 251 | 116 | 70 | 140 | 32 | 135 | 95 | 116 | 10,08 |
