Uniones giratorias
Unión giratoria G-402 TOHO
- Aplicación: los giratorios sin rodamientos no están diseñados para girar bajo carga, sino que están destinados únicamente a dispositivos de posicionamiento.
- Acabado: galvanizado en caliente.
- Solo para carga en línea: la carga lateral no está permitida.
- No reemplazar un giratorio por otro con un pasador distinto al diseñado para ese modelo.
- Los giratorios deben inspeccionarse regularmente conforme a las normas de seguridad del país de uso; la inspección debe realizarse al menos cada seis meses, y con mayor frecuencia si se utilizan en condiciones severas.
Características técnicas

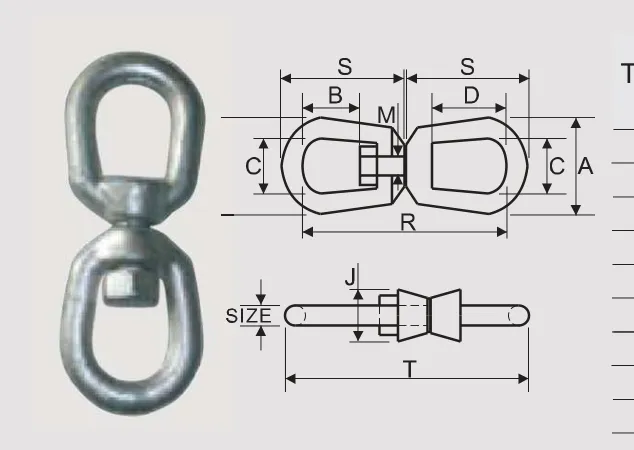

| Dimensiones [pulg] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Tamaño | C.M.T. | Peso | A | B | C | D | J | M | R | S | T |
| [pulg] | [lb] | [lb] | ||||||||||
| 460113TO | 1/2 | 3600 | 1,43 | 2,50 | 1,31 | 1,50 | 2,00 | 1,31 | 0,63 | 5,44 | 3,19 | 6,44 |
| 460116TO | 5/8 | 5200 | 2,50 | 3,00 | 1,56 | 1,75 | 2,38 | 1,50 | 0,75 | 6,56 | 3,88 | 7,81 |
| 460119TO | 3/4 | 7200 | 4,13 | 3,50 | 1,75 | 2,00 | 2,63 | 1,88 | 0,88 | 7,19 | 4,31 | 8,69 |
| 460122TO | 7/8 | 10000 | 6,25 | 4,00 | 2,06 | 2,25 | 3,06 | 2,13 | 1,00 | 8,38 | 5,00 | 10,13 |
| 460126TO | 1 | 12500 | 9,00 | 4,50 | 2,31 | 2,50 | 3,50 | 2,38 | 1,13 | 9,63 | 5,75 | 11,63 |
