Terminales
Terminal abierto para fundir G-416 / S-416 Crosby
- Terminales forjados hasta 1-1/2" y de acero aleado fundido de 1-5/8" a 4".
- Eficiencia del 100% respecto de la resistencia de catálogo del cable.
- Para cables 6x7, 6x19 o 6x37, IPS, XIP (EIP), XXIP (EEIP), RRL, FC o IWRC.
- Terminales fundidos de 1-5/8" y mayores con inspección por partículas magnéticas y ultrasonido.
- Cumple la especificación federal RR-S-550F, tipo A.

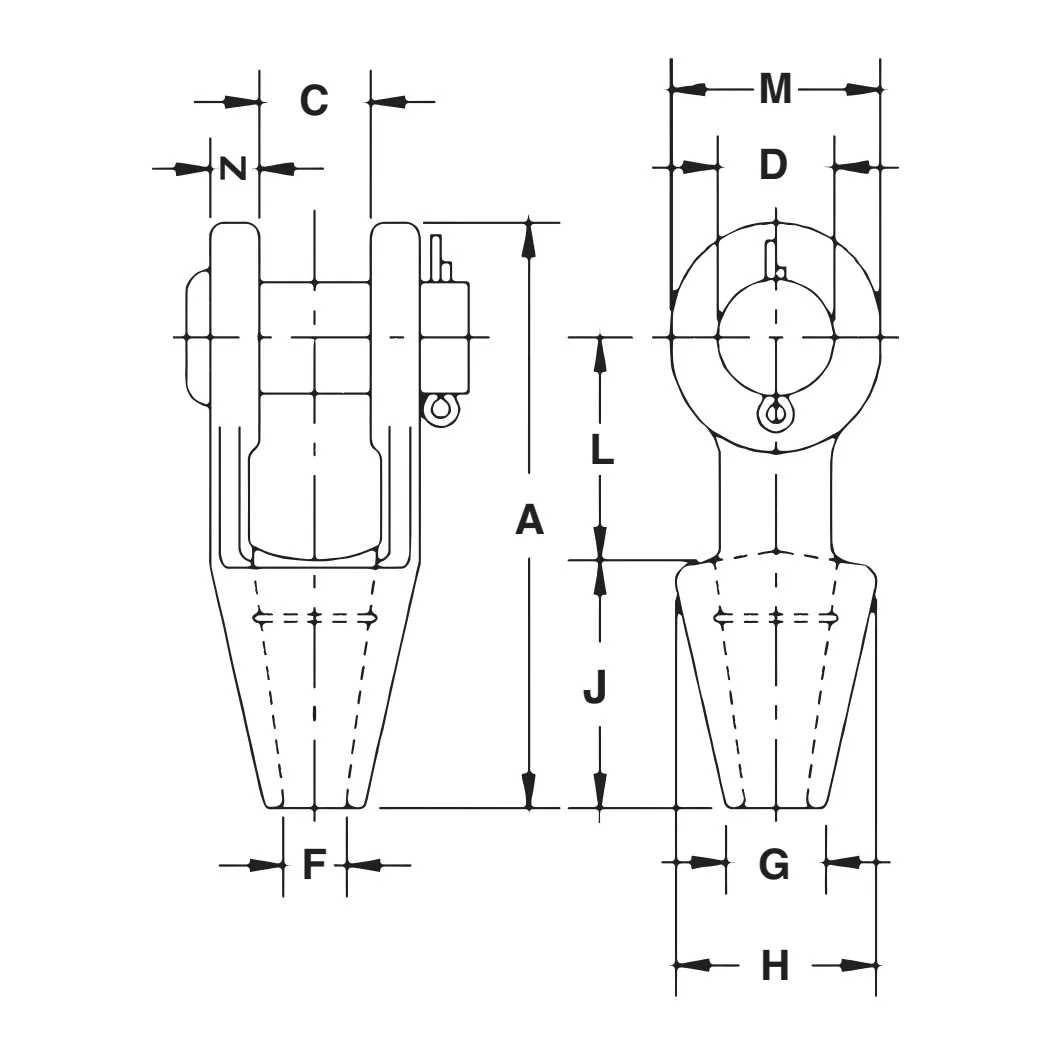

Características técnicas
| Ref. fabricante | Dimensiones [mm] | Tolerance +/- [mm] | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Diámetro de cable | Diámetro de cable | Diámetro de cordón estructural | Carga de rotura mín. | G-416 Galv. | S-416 S.C. | Peso aprox. | A | C | D | F | G | H | J | L | M | N | C |
| [pulg] | [mm] | [mm] | [t] | [kg] | ||||||||||||||
| 1039637-CR | 5/16-3/8 | 8-10 | - | 12 | 1039637 | 1039646 | 0,59 | 123 | 20,6 | 20,6 | 12,7 | 20,6 | 42,9 | 57,0 | 44,5 | 38,1 | 11,2 | 1,52 |
| 1039646-CR | 5/16-3/8 | 8-10 | - | 12 | 1039637 | 1039646 | 0,59 | 123 | 20,6 | 20,6 | 12,7 | 20,6 | 42,9 | 57,0 | 44,5 | 38,1 | 11,2 | 1,52 |
| 10396550-CR | 7/16-1/2 | 11-13 | - | 20 | 1039655 | 1039664 | 1,02 | 141 | 25,4 | 25,4 | 14,2 | 23,9 | 47,8 | 63,5 | 51,0 | 47,8 | 12,7 | 1,52 |
| 1039655-CR | 7/16-1/2 | 11-13 | - | 20 | 1039655 | 1039664 | 1,02 | 141 | 25,4 | 25,4 | 14,2 | 23,9 | 47,8 | 63,5 | 51,0 | 47,8 | 12,7 | 1,52 |
| 1039664-CR | 7/16-1/2 | 11-13 | - | 20 | 1039655 | 1039664 | 1,02 | 141 | 25,4 | 25,4 | 14,2 | 23,9 | 47,8 | 63,5 | 51,0 | 47,8 | 12,7 | 1,52 |
| 1039673-CR | 9/16-5/8 | 14-16 | 12-13 | 27 | 1039673 | 1039682 | 1,63 | 171 | 31,8 | 30,2 | 17,5 | 28,7 | 57,0 | 76,0 | 63,5 | 57,0 | 14,2 | 1,52 |
| 1039682-CR | 9/16-5/8 | 14-16 | 12-13 | 27 | 1039673 | 1039682 | 1,63 | 171 | 31,8 | 30,2 | 17,5 | 28,7 | 57,0 | 76,0 | 63,5 | 57,0 | 14,2 | 1,52 |
| 1039691-CR | 3/4 | 18 | 14-16 | 43 | 1039691 | 1039708 | 2,64 | 202 | 38,1 | 35,1 | 20,6 | 31,8 | 66,5 | 89,0 | 76,0 | 66,5 | 15,7 | 1,52 |
| 1039708-CR | 3/4 | 18 | 14-16 | 43 | 1039691 | 1039708 | 2,64 | 202 | 38,1 | 35,1 | 20,6 | 31,8 | 66,5 | 89,0 | 76,0 | 66,5 | 15,7 | 1,52 |
| 1039717-CR | 7/8 | 20-22 | 18-19 | 55 | 1039717 | 1039726 | 4,38 | 235 | 44,5 | 41,4 | 23,9 | 38,1 | 82,5 | 102 | 89,0 | 79,5 | 20,3 | 1,52 |
| 1039726-CR | 7/8 | 20-22 | 18-19 | 55 | 1039717 | 1039726 | 4,38 | 235 | 44,5 | 41,4 | 23,9 | 38,1 | 82,5 | 102 | 89,0 | 79,5 | 20,3 | 1,52 |
| 1039735-CR | 1 | 24-26 | 20-22 | 78 | 1039735 | 1039744 | 7,03 | 268 | 51,0 | 51,0 | 28,7 | 44,5 | 95,5 | 114 | 102 | 95,5 | 22,4 | 1,52 |
| 1039744-CR | 1 | 24-26 | 20-22 | 78 | 1039735 | 1039744 | 7,03 | 268 | 51,0 | 51,0 | 28,7 | 44,5 | 95,5 | 114 | 102 | 95,5 | 22,4 | 1,52 |
| 1039753-CR | 1-1/8 | 28-30 | 24-26 | 92 | 1039753 | 1039762 | 9,75 | 300 | 57,0 | 57,0 | 31,8 | 51,0 | 105 | 127 | 117 | 105 | 25,4 | 3,05 |
| 1039762-CR | 1-1/8 | 28-30 | 24-26 | 92 | 1039753 | 1039762 | 9,75 | 300 | 57,0 | 57,0 | 31,8 | 51,0 | 105 | 127 | 117 | 105 | 25,4 | 3,05 |
| 1039771-CR | 1-1/4 - 1-3/8 | 32-35 | 28 | 136 | 1039771 | 1039780 | 14,1 | 335 | 63,5 | 63,5 | 38,1 | 57,0 | 121 | 140 | 127 | 121 | 28,7 | 3,05 |
| 1039780-CR | 1-1/4 - 1-3/8 | 32-35 | 28 | 136 | 1039771 | 1039780 | 14,1 | 335 | 63,5 | 63,5 | 38,1 | 57,0 | 121 | 140 | 127 | 121 | 28,7 | 3,05 |
| 1039799-CR | 1-1/2 | 38 | 30-32 | 170 | 1039799 | 1039806 | 21,4 | 384 | 76,0 | 70,0 | 41,4 | 70,0 | 133 | 152 | 152 | 137 | 30,2 | 3,05 |
| 1039806-CR | 1-1/2 | 38 | 30-32 | 170 | 1039799 | 1039806 | 21,4 | 384 | 76,0 | 70,0 | 41,4 | 70,0 | 133 | 152 | 152 | 137 | 30,2 | 3,05 |
| 1039619-CR | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 1039628-CR | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
