Grilletes
Grillete recto con perno redondo G-215 Crosby
- Forjado, templado y revenido, con perno de acero aleado.
- Carga de trabajo marcada en forma permanente; galvanizado en caliente.
- Ensayo de fatiga a 1,5 veces la carga de trabajo durante 20.000 ciclos.
- Cumple la especificación federal RR-C-271H, tipo IVB, grado A, clase 1.
- No aplicar carga lateral a grilletes de perno redondo.
Características técnicas

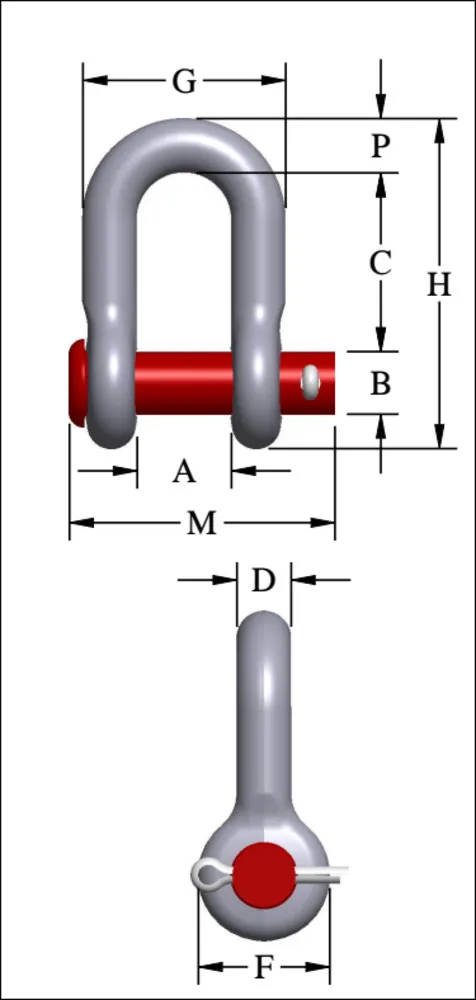

| Tamaño nominal | Dimensiones [mm] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Tamaño nominal | C.M.T. | Ref. fabricante | Peso aprox. | A | A Tol +/- | B | C | C Tol. +/- | D | F | G | H | M | P | Ref. perno redondo de repuesto |
| [pulg] | [kg] | |||||||||||||||
| 1018874-CR | 7/16 | 1 1/2 | 1018874 | 0,18 | 19 | 1,5 | 13 | 37 | 3,3 | 11 | 27 | 41 | 68 | 54 | 11 | - |
