Grilletes
Grillete corazón de acero aleado con perno roscado G-209A Crosby
- Acero aleado forjado, templado y revenido, con perno aleado.
- Cumple los requisitos de desempeño de grilletes grado 8.
- Carga de trabajo marcada en forma permanente; galvanizado en caliente.
- Apto para uso entre -40 °C y 204 °C.
- Cumple la especificación federal RR-C-271H, tipo IVA, grado B, clase 2.
- Indicadores de ángulo QUIC-CHECK®.
Características técnicas

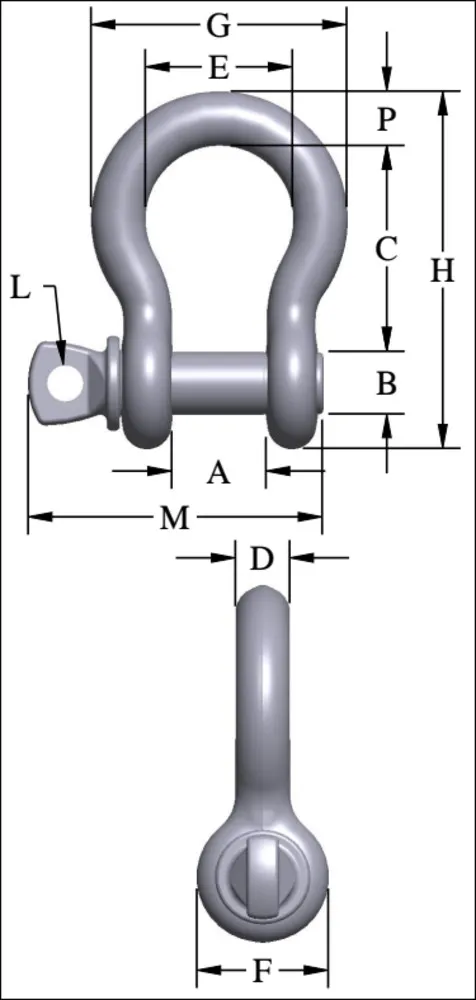

| Tamaño nominal | Dimensiones [mm] | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Tamaño nominal | C.M.T. | Ref. fabricante | Peso aprox. | A | A Tol +/- | B | C | C Tol. +/- | D | E | F | G | H | L | M | P | Ref. perno redondo de repuesto |
| [pulg] | [kg] | |||||||||||||||||
| 1017450-CR | 3/8 | 2 | 1017450 | 0,14 | 17 | 1,5 | 11 | 37 | 3,3 | 10 | 26 | 23 | 46 | 64 | 6 | 52 | 10 | - |
| 1017472-CR | 7/16 | 2,67 | 1017472 | 0,17 | 19 | 1,5 | 13 | 43 | 3,3 | 11 | 30 | 27 | 52 | 74 | 8 | 60 | 11 | - |
| 1017494-CR | 1/2 | 3,33 | 1017494 | 0,29 | 21 | 1,5 | 16 | 48 | 3,3 | 13 | 33 | 30 | 59 | 83 | 10 | 68 | 13 | - |
| 1017516-CR | 5/8 | 5 | 1017516 | 0,63 | 27 | 1,5 | 19 | 60 | 3,3 | 16 | 43 | 38 | 74 | 106 | 11 | 85 | 18 | - |
| 1017538-CR | 3/4 | 7 | 1017538 | 1,02 | 32 | 1,5 | 22 | 71 | 6,4 | 19 | 51 | 46 | 89 | 126 | 13 | 101 | 21 | - |
| 1017560-CR | 7/8 | 9,5 | 1017560 | 1,53 | 37 | 1,5 | 25 | 84 | 6,4 | 22 | 58 | 53 | 103 | 148 | 13 | 114 | 25 | - |
| 1017582-CR | 1 | 12,5 | 1017582 | 2,41 | 43 | 1,5 | 30 | 96 | 6,4 | 25 | 68 | 60 | 119 | 167 | 14 | 130 | 27 | - |
| 1017604-CR | 1-1/8 | 15 | 1017604 | 3,31 | 46 | 1,5 | 32 | 108 | 6,4 | 30 | 74 | 68 | 131 | 190 | 16 | 152 | 32 | 1083867 |
| 1017626-CR | 1-1/4 | 18 | 1017626 | 4,31 | 52 | 1,5 | 36 | 119 | 6,4 | 33 | 83 | 76 | 146 | 210 | 18 | 165 | 35 | 1083873 |
| 1017648-CR | 1-3/8 | 21 | 1017648 | 6,01 | 57 | 3,3 | 40 | 133 | 6,4 | 36 | 92 | 84 | 162 | 233 | 19 | 176 | 38 | 1083885 |
